Моделювання мережі провайдера та користувача

Під'їзд та корпорації

Мета: попрактикуватись у побудові мереж у Cisco Packet Tracer.

Обладнання: комп’ютер, програмне забезпечення Cisco Packet Tracer.
Завдання:

1. Змоделювати мережу двох під’їздів підключених до провайдера Інтернету, використовуючи динамічну роздачу IP адрес за технологією DHCP серед 40 користувачів. Мережа на витій парі.
2. Змоделювати мережу підприємства із 180 користувачами, використовуючи DHCP. Мережа на витій парі.

Хід роботи
Завдання 1

1.Планування

В під’їзді знаходиться 20 користувачів інтернету. Для того, щоб підключити таку кількість користувачів ми використаємо світч наданий середовищем Cisco Packet Tracer Catalyst 2960-24TT в якому є 24 порти. Їх знадобиться 2 штуки.

Catalyst 2960-24TT

Для об’єднання двох під’їздів та роздачі IP адрес, використаємо роутер Cisco 2811.

Cisco 2811

2.Конструювання

Розмістимо потрібні нам компоненти на робочій поверхні.

Розташування елементів мережі

Згрупуємо всі елементи та з’єднаємо їх витою парою.

Підключена, але не налаштована мережа

Потім варто налаштувати роутер.
В ньому ми виключаємо адресу роутера зі списку адрес, що будуть видаватись. Потім налаштовуємо в роутері DHCP.
І в останню чергу надаємо роутеру потрібну IP адресу і піднімаємо порт.
Те ж саме робимо з другим під’їздом.

 Налаштування роутера

Також нам потрібно налаштувати інтерфейс будинку для зв’язку із провайдером.

Налаштування інтерфейсу провайдера

Тепер на кожному комп’ютері мережі, ми повинні активувати DHCP. Тобто ми повинні дозволити комп’ютеру отримувати IP адресу.

Активування DHCP  на ком'пютері

Так виглядає схема змодельованої мережі.

Готова мережа

Завдання 2

Організувати доступ до мережі Інтернет підприємства зі 180-ма користувачами.

Реалізація:
Принцип побудови даного завдання такий же як і попереднього і відрізняється лише кількістю абонентів.

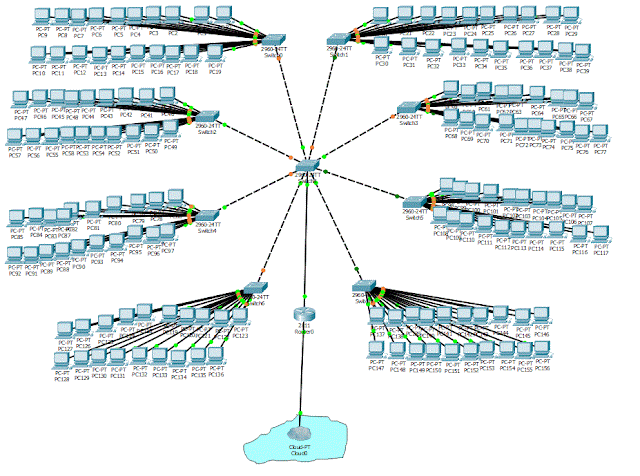

Вигляд рішення наведено на малюнку:

Мережа підприємства
